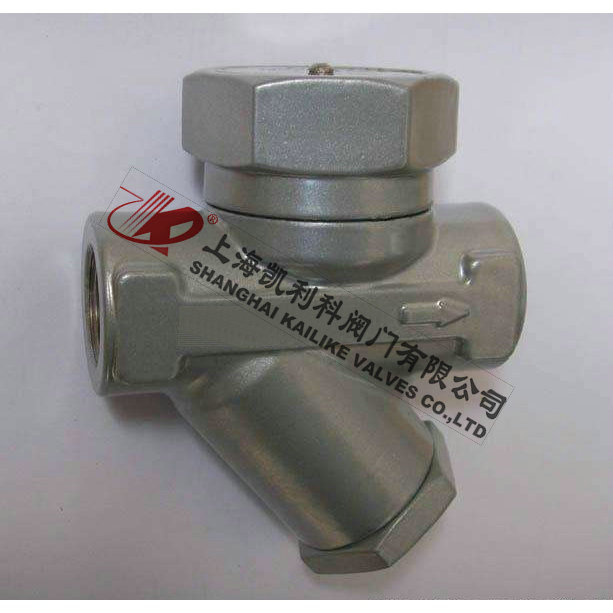

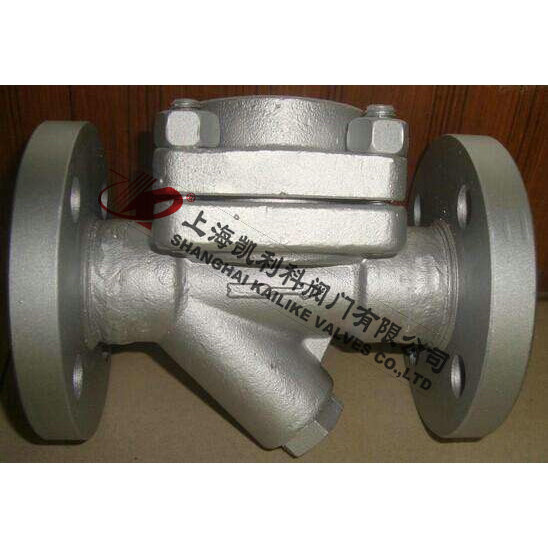

產品名稱：	膜盒式蒸汽疏水閥	產品型號：	CS16H
公稱通徑：	DN15～DN50	結構形式：	膜盒式
公稱壓力：	1.6MPa～2.5MPa～4.0MPa	連接方式：	法蘭、內螺紋、承插焊
適用溫度：	-29ºC～+425ºC	驅動方式：	自動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽等	生產廠家：	上海凱利科閥門有限公司

產品說明

CS16H膜盒式蒸汽疏水閥是目前國際上最常用的先進節能型疏水閥。膜盒式蒸汽疏水閥的反應非常靈敏，工作時閥前存有高溫凝結水，無蒸汽泄漏，節能效果顯著。CS16H膜盒式蒸汽疏水閥適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水，使用范圍很廣。

產品特點

自動排空氣，體積小，不怕凍，任意位置都可安裝；維護方便，在管線上可以檢查修理和更換零件；最大背壓率 ≤80% ，膜盒堅固，使用壽命長。

工作原理

CS16H膜盒式蒸汽疏水閥的主要?jiǎng)幼髟墙饘倌ず校瑑?nèi)充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。有開閥溫度低于飽和溫度 15 ℃和 30 ℃兩種膜盒供選擇。

排量圖

結構分析圖



主要零部件

序號	名稱	材料
1	螺柱	35CrMoA
2	螺母	45
3	標牌	304
4	閥蓋	WCB
5	雙金屬片膜盒	304
6	雙金屬片膜盒密封座	304
7	石墨墊片	石墨
8	墊片	H62
9	濾網	304
10	閥體	WCB
11	墊片	H62
12	螺堵	Q235

外形結構圖

主要外形尺寸

型號	口徑DN	L	H	h	W
CS46H-16C CS46H-25C CS46H-40C	15	150	62	58	72
	20	150	62	58	72
	25	160	62	58	72
	32	230	87	65	95
	40	230	87	65	95
	50	230	87	65	95

主要外形尺寸

型號	口徑DN	L	H	h	W
CS16H-16C CS16H-25C CS16H-40C	15	100	62	58	72
	20	100	62	58	72
	25	120	62	58	72
	32	150	87	68	95
	40	160	87	68	95
	50	160	87	68	95




聲明：【CS16H膜盒式蒸汽疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的CS16H膜盒式蒸汽疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
