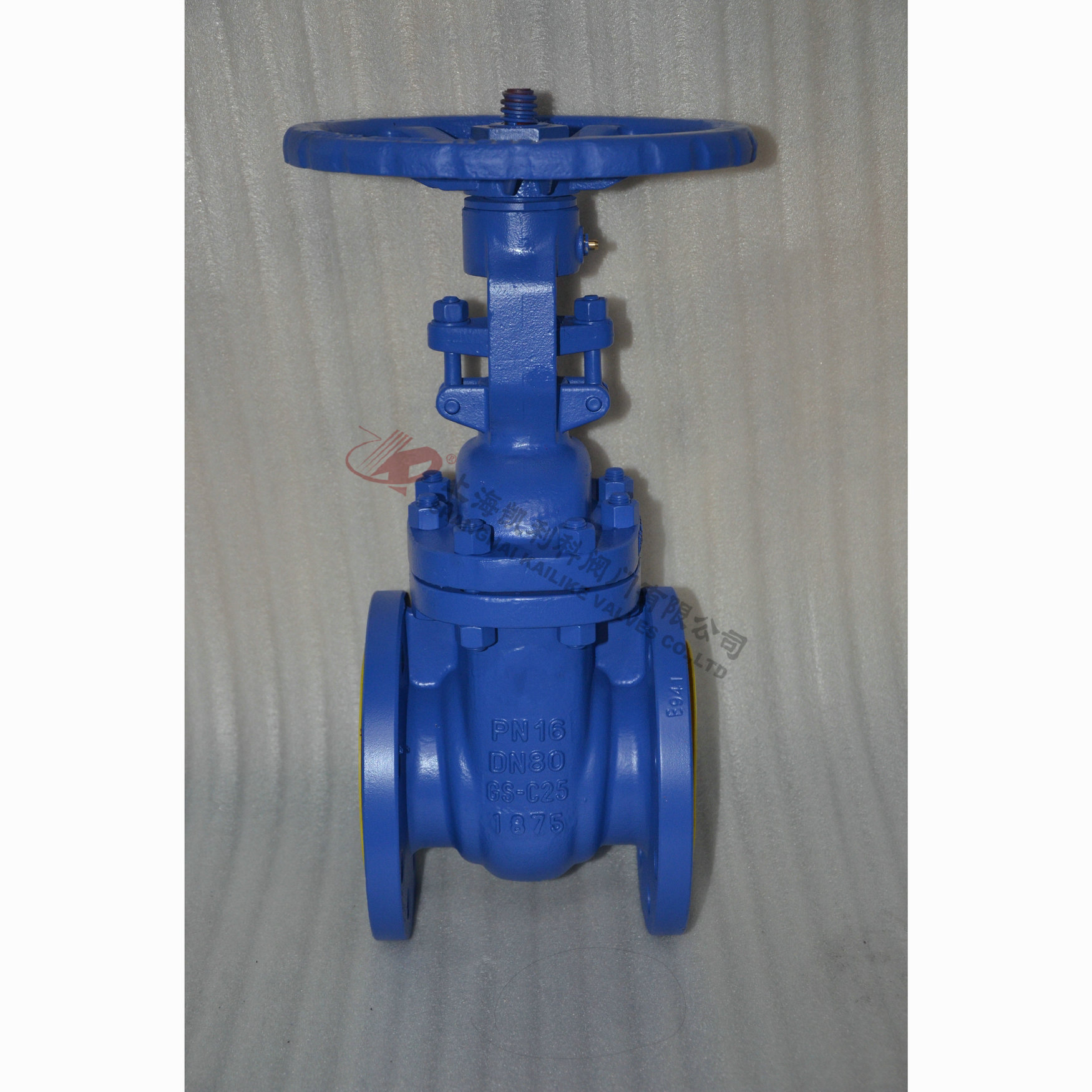

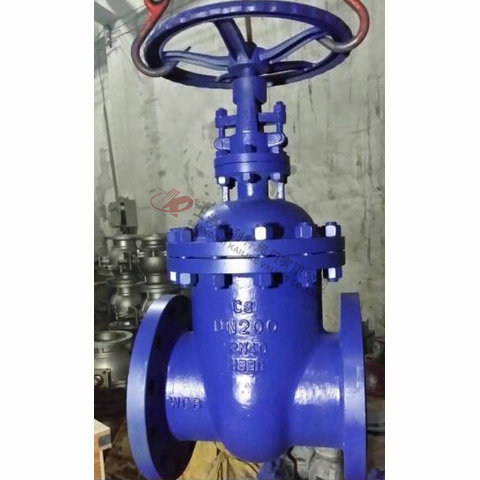

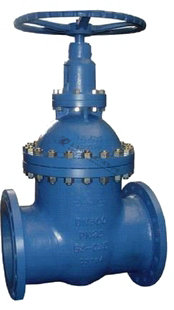

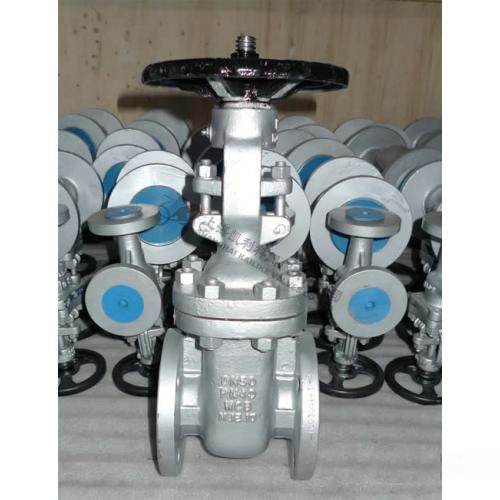

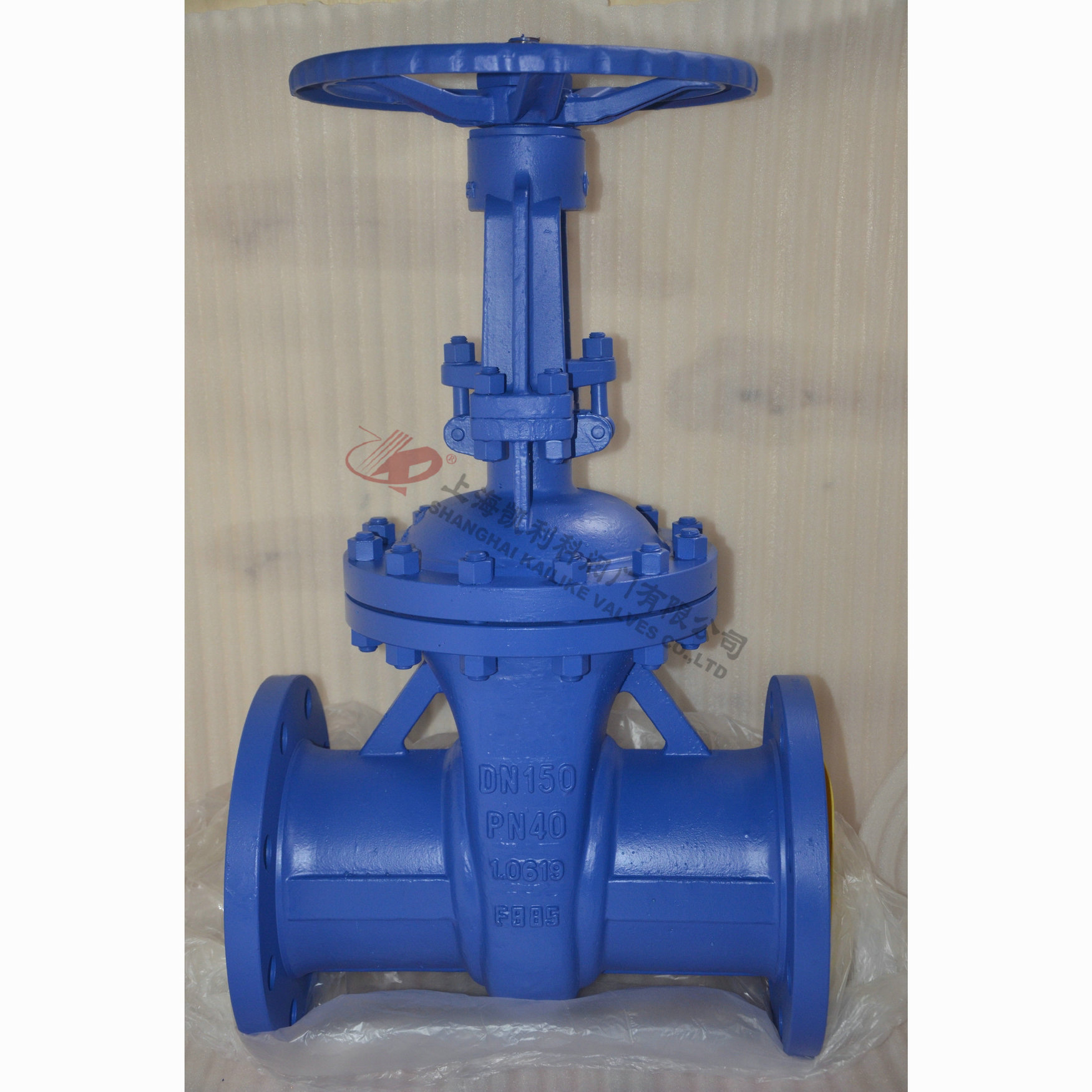

Z41H/Z45H德標法蘭閘閥適用于PN16-PN64，工作溫度-29～425℃（碳鋼）及-40～600℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。 通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。 驅動方式 手動、傘齒輪傳動及電動。
| 產品名稱： | 德標法蘭閘閥 | 產品型號： | Z41H、Z45H |
| 公稱通徑： | DN15～DN800 | 結構形式： | 閘板式 |
| 公稱壓力： | PN16-PN64 | 連接方式： | 法蘭 |
| 適用溫度： | -20ºC～+150ºC～425ºC～600ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 |
| 閥體材質： | WCB、鑄鋼、碳鋼、鍛鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽 | 生產廠家： | 上海凱利科閥門有限公司 |
| 結構形式 | BB-BG-OS＆Y |
| 驅動方式 | 手動 Hand-operated |
| 電動 Electric-actuated | |
| 設計標準 | DIN3352 |
| 結構長度 | DIN3202 |
| 連接法蘭 | DIN2543-2547 |
| 試驗和檢驗 | DIN3230 |
| 公稱壓力（MPa） | 殼體實驗壓力（MPa） | 密封試驗壓力（MPa） | 適用溫度（℃） | 使用介質 |
| 1.6 | 2.4 | 1.76 | -110～600℃ | 水、蒸汽、油品等 |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| 6.4 | 9.6 | 7.04 |
| 殼體 | GS-C25 | 1.4308 | ||||||||||||||
| 閥瓣 | GS-C25 | 1.4308 | 1.4408 | Monel | ||||||||||||
| 閥桿 | 13Cr | 1.4308 | 1.4408 | Monel | F304 | |||||||||||
| 閥瓣密封面 | 13Cr | 13Cr | STL | 1.4308 | STL | 1.4408 | STL | Monel | 1.4308 | 1.4308 | STL | |||||
| 閥座密封面 | 13Cr | STL | STL | 1.4308 | STL | 1.4408 | STL | Monel | 1.4308 | STL | STL | |||||
| 殼體 | 1.4408 | 1.4306 | 1.4301 | |||||||||||||
| 閥瓣 | ||||||||||||||||
| 閥桿 | 1.4408 | 1.4306 | 1.4301 | |||||||||||||
| 閥瓣密封面 | 1.4408 | 1.4408 | STL | 1.4306 | 1.4306 | STL | 1.4301 | 1.4301 | STL | |||||||
| 閥座密封面 | 1.4408 | STL | STL | 1.4306 | STL | STL | 1.4301 | STL | STL | |||||||

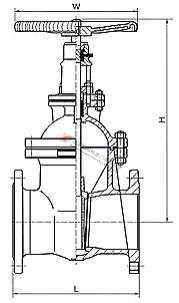

| 壓力等級 (MPa) | PN1.6MPa/F5系列 | ||||||||||||||
| 口徑 | nn | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | |
| H | 417 | 452 | 530 | 607 | 720 | 790 | 885 | 1014 | 1190 | 1350 | 1460 | 1630 | 1800 | 2200 | |
| W | 200 | 280 | 280 | 300 | 350 | 350 | 400 | 450 | 500 | 600 | 600 | 650 | 700 | 800 | |
| 重量 (Kg) | 16 | 25 | 30 | 55 | 75 | 98 | 150 | 245 | 353 | 490 | 750 | 985 | 1063 | 1390 | |
| 壓力等級 (MPa) | PN2.5MPa/F5系列 | ||||||||||||||
| 口徑 | nn | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | |
| H | 417 | 452 | 530 | 607 | 720 | 790 | 885 | 1014 | 1190 | 1350 | 1460 | 1630 | 1800 | 2200 | |
| W | 200 | 280 | 280 | 300 | 350 | 350 | 400 | 450 | 500 | 600 | 600 | 650 | 700 | 800 | |
| 重量 (Kg) | 16 | 31 | 43 | 58 | 82 | 103 | 180 | 265 | 385 | 547 | 835 | 1050 | 1130 | 1500 | |
| 壓力等級 (MPa) | PN4.0MPa/F5系列 | ||||||||||||||
| 口徑 | nn | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 250 | 290 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | |
| H | 404 | 456 | 604 | 607 | 720 | 780 | 875 | 1260 | 1480 | 1605 | 1788 | 1956 | 2168 | 2601 | |
| W | 200 | 280 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 650 | 700 | 700 | 800 | |
| 重量 (Kg) | 18 | 32 | 47 | 60 | 95 | 130 | 220 | 290 | 490 | 760 | 900 | 1250 | 1450 | 1700 | |
| 壓力等級 (MPa) | PN6.4MPa/F5系列 | ||||||||||||||
| 口徑 Size | nn | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 250 | 290 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | |
| H | 404 | 456 | 604 | 607 | 720 | 780 | 875 | 1260 | 1480 | 1605 | 1788 | 1956 | 2168 | 2601 | |
| W | 200 | 280 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 650 | 700 | 700 | 800 | |
| 重量 (Kg) | 20 | 35 | 52 | 66 | 103 | 140 | 230 | 300 | 510 | 780 | 940 | 1300 | 1600 | 1850 | |
| 力等級 (MPa) | PN1.6MPa | |||||||||||
| 口徑 Size | nn | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 250 | 270 | 280 | 330 | 360 | 390 | 460 | 530 | 630 | 690 | 750 | |
| H | 305 | 354 | 402 | 437 | 496 | 541 | 699 | 815 | 914 | 1189 | 1350 | |
| W | 200 | 200 | 750 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
| 重量 (Kg) | 20 | 30 | 38 | 56 | 75 | 100 | 182 | 278 | 398 | 500 | 618 | |
| 壓力等級 (MPa) | PN2.5MPa | |||||||||||
| 口徑 Size | nn | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 250 | 270 | 280 | 330 | 360 | 390 | 460 | 530 | 630 | 690 | 750 | |
| H | 325 | 363 | 415 | 453 | 505 | 556 | 744 | 864 | 948 | 1269 | 1450 | |
| W | 200 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 600 | |
| 重量 (Kg) | 20 | 30 | 39 | 58 | 80 | 101 | 190 | 290 | 405 | 510 | 650 | |
| 壓力等級 (MPa) | PN4.0MPa | |||||||||||
| 口徑 Size | nn | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 250 | 270 | 280 | 330 | 360 | 390 | 460 | 530 | 630 | 690 | 750 | |
| H | 325 | 370 | 430 | 480 | 532 | 589 | 783 | 888 | 965 | 1285 | 1512 | |
| W | 200 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 600 | |
| 重量 (Kg) | 20 | 31 | 41.5 | 61 | 83 | 110 | 210 | 318.5 | 430 | 520 | 680 | |
聲明：【Z41H,Z45H德標法蘭閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z41H,Z45H德標法蘭閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
